| 序号 | 项目 | 参数 |
|---|---|---|

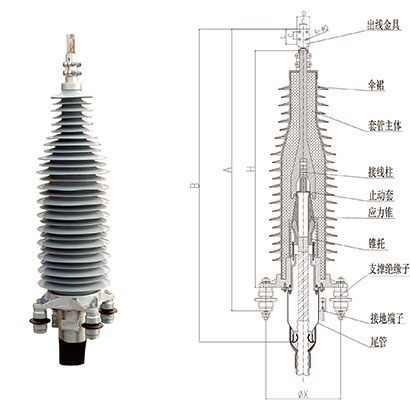

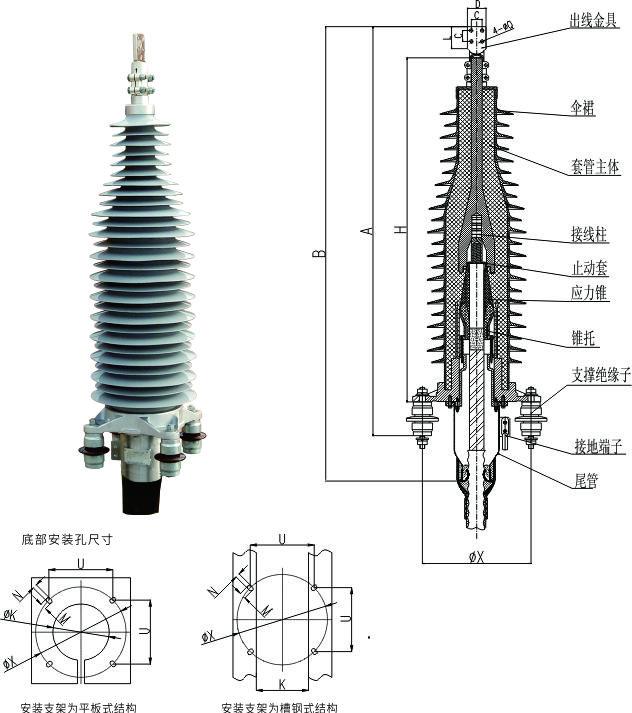

| 1 | 插拔式户外终端 | |
| 1.1 | 规格 | WYJZWGF4（WYJZWFG4） |
| 1.2 | 执行标准 | IEC60840 GB/T11017 |
| 1.3 | 额定电压(Uo/U) | 64/110kV |
| 1.4 | 最高事情电压(Um) | 126kV |
| 1.5 | 基准攻击耐压水平(BIL) | 550kV |
| 1.6 | 导体最高额定温度： | |
| a)正常运行时 | 90℃ | |
| b)暂态（短路电流一连时间不凌驾5s） | 250℃ | |
| 1.7 | 绝缘件 | |
| a)质料和颜色 | 环氧树脂及入口硅橡胶/灰色 | |
| b)爬距 | 4032mm | |
| c)机械性能形貌 | 水平负荷2kN | |
| 1.8 | 应力锥 | |
| a)质料 | 入口三元乙丙橡胶 | |
| b)存贮条件和有用使用期 | 阴凉干燥，，，，，5年 | |
| 1.9 | 终端重量 | 200kg |
| 1.10 | 高度 | 1715mm |
| 1.11 | 尾端密封形式 | 防水带、环氧泥、热缩管 |
| 1.12 | 终端的金属接地 | |
| a)毗连方法 | 焊接或封铅 | |
| b)等效截面 | ≥240mm2 | |
| d)允许通过最大短路电流 | 与电缆一致 |
WYJZWGF4(WYJZWFG4)型: 适用于户外Ⅳ级腌臜品级
