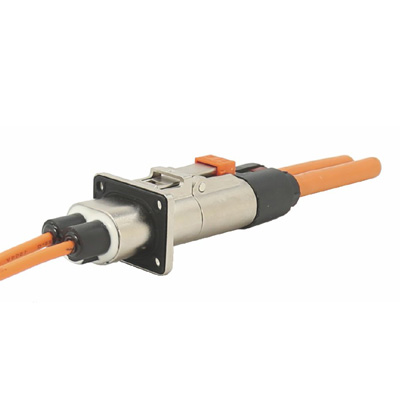

该产品为金属外壳毗连器，，，体积小！。。。。琳闲Ч庞谒芙和饪抢嗖贰！。。。。该产品2芯、3芯和4芯细密型设计能更好顺应狭窄空间的应用。。。。。。
HPL36系列毗连器是针对新能源汽车中小电流应用开发的一款计划。。。。。。主要应用在PDU、空调、PTC、DC/DC、油泵、汽泵、除霜、慢充等装备上。。。。。。
1、电气特征
■额定电压：800V DC
■额定电流(事情情形温度30℃)：
20A(适配电缆2.5mm?)
25A(适配电缆4.0mm?)
40A(适配电缆6.0mm?)
60A(适配电缆10mm?)
■绝缘电阻：≥2000MΩ
■耐 压：2750V AC
2、其他参数
■防护品级：IP67
■情形温度：-40℃～+125℃
■毗连器芯数：两芯、三芯、四芯
■配线规格：两芯2.5～10mm?、三芯、四芯2.5~6mm?
■电磁屏障：360°屏障
■机械寿命：≥200次
3、质料及外貌处置惩罚
■壳体质料：锌合金
■壳体外貌处置惩罚：镀镍或其他
■绝缘体质料：PA66
■阻燃品级：UL94V-0
■插针及插孔质料：铜合金
■外貌处置惩罚：镀银
■密封体：硅橡胶

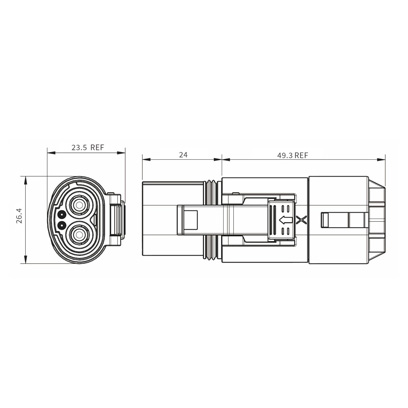

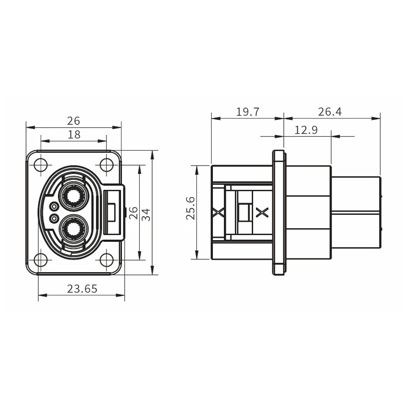

两芯
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HPL36-02*-61-2.5 | 插座/ 2芯/高压互锁 | 2.5mm?非屏障线 |
| 2 | HPL36-02*-61-4 | 插座/ 2芯/高压互锁 | 4mm?非屏障线 |
| 3 | HPL36-02*-61-6 | 插座/ 2芯/高压互锁 | 6mm?非屏障线 |
| 4 | HPL36-02*-61-10 | 插座/ 2芯/高压互锁 | 10mm?非屏障线 |
| 5 | HPL36-62*-61-2.5 | 插头/ 2芯/高压互锁 | 2.5mm?屏障线 |
| 6 | HPL36-62*-61-4 | 插头/ 2芯/高压互锁 | 4mm?屏障线 |
| 7 | HPL36-62*-61-6 | 插头/ 2芯/高压互锁 | 6mm?屏障线 |
| 8 | HPL36-62*-61-10 | 插头/ 2芯/高压互锁 | 10mm?屏障线 |
| 9 | HPL36-02*-60-2.5 | 插座/ 2芯/无高压互锁 | 2.5mm?非屏障线 |
| 10 | HPL36-02*-60-4 | 插座/ 2芯/无高压互锁 | 4mm?非屏障线 |
| 11 | HPL36-02*-60-6 | 插座/ 2芯/无高压互锁 | 6mm?非屏障线 |
| 12 | HPL36-02*-60-10 | 插座/ 2芯/无高压互锁 | 10mm?非屏障线 |
| 13 | HPL36-62*-60-2.5 | 插头/ 2芯/无高压互锁 | 2.5mm?屏障线 |
| 14 | HPL36-62*-60-4 | 插头/ 2芯/无高压互锁 | 4mm?屏障线 |
| 15 | HPL36-62*-60-6 | 插头/ 2芯/无高压互锁 | 6mm?屏障线 |
| 16 | HPL36-62*-60-10 | 插头/ 2芯/无高压互锁 | 10mm?屏障线 |
说明：“*”代表键位，，，有X、Y、U三种键位选择。。。。。。

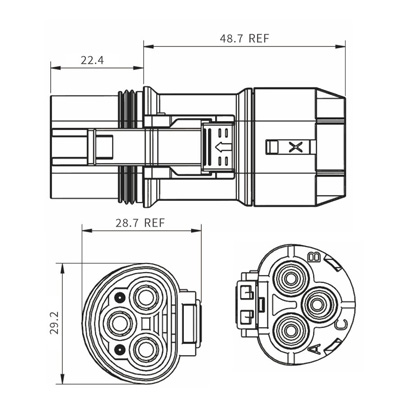

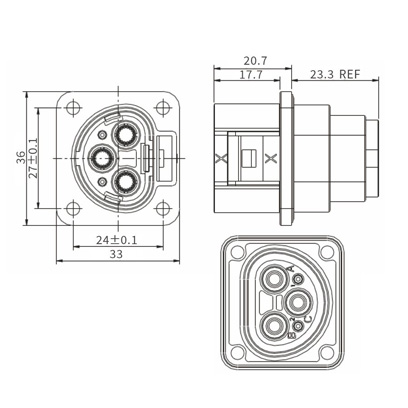

三芯
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HPL36-03*-41-2.5 | 插座/ 3芯/高压互锁 | 2.5mm?非屏障线 |
| 2 | HPL36-03*-41-4 | 插座/ 3芯/高压互锁 | 4mm?非屏障线 |
| 3 | HPL36-03*-41-6 | 插座/ 3芯/高压互锁 | 6mm?非屏障线 |
| 4 | HPL36-63*-41-10 | 插头/ 3芯/高压互锁 | 2.5mm?屏障线 |
| 5 | HPL36-63*-41-2.5 | 插头/ 3芯/高压互锁 | 4mm?屏障线 |
| 6 | HPL36-63*-41-4 | 插头/ 3芯/高压互锁 | 6mm?屏障线 |
| 7 | HPL36-03*-40-6 | 插座/ 3芯/无高压互锁 | 2.5mm?非屏障线 |
| 8 | HPL36-03*-40-10 | 插座/ 3芯/无高压互锁 | 4mm?非屏障线 |
| 9 | HPL36-03*-40-2.5 | 插座/ 3芯/无高压互锁 | 6mm?非屏障线 |
| 10 | HPL36-63*-40-4 | 插头/ 3芯/无高压互锁 | 2.5mm?屏障线 |
| 11 | HPL36-63*-40-6 | 插头/ 3芯/无高压互锁 | 4mm?屏障线 |
| 12 | HPL36-63*-40-10 | 插头/ 3芯/无高压互锁 | 6mm?屏障线 |
说明：“*”代表键位，，，有X、Y、U三种键位选择。。。。。。

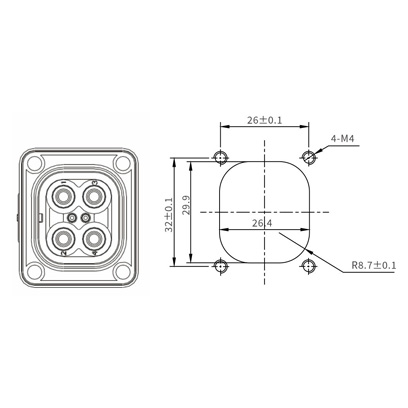

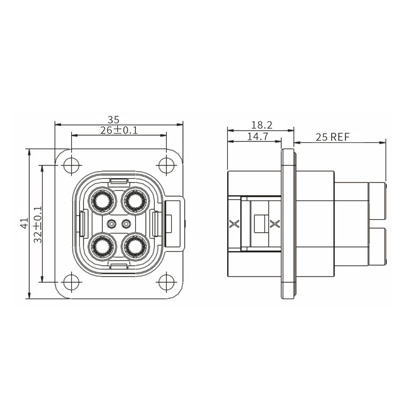

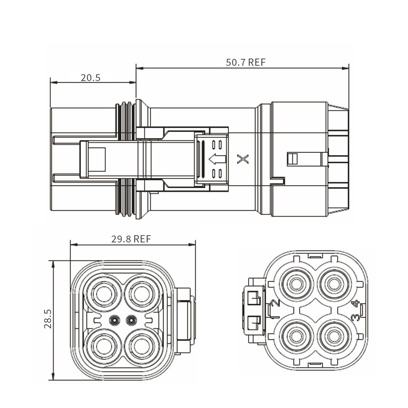

四芯
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HPL36-04*-41-2.5 | 插座/ 4芯/高压互锁 | 2.5mm?非屏障线 |
| 2 | HPL36-04*-41-4 | 插座/ 4芯/高压互锁 | 4mm?非屏障线 |
| 3 | HPL36-04*-41-6 | 插座/ 4芯/高压互锁 | 6mm?非屏障线 |
| 4 | HPL36-64*-41-10 | 插头/ 4芯/高压互锁 | 2.5mm?屏障线 |
| 5 | HPL36-64*-41-2.5 | 插头/ 4芯/高压互锁 | 4mm?屏障线 |
| 6 | HPL36-64*-41-4 | 插头/ 4芯/高压互锁 | 6mm?屏障线 |
| 7 | HPL36-04*-40-6 | 插座/ 4芯/无高压互锁 | 2.5mm?非屏障线 |
| 8 | HPL36-04*-40-10 | 插座/ 4芯/无高压互锁 | 4mm?非屏障线 |
| 9 | HPL36-04*-40-2.5 | 插座/ 4芯/无高压互锁 | 6mm?非屏障线 |
| 10 | HPL36-64*-40-4 | 插头/ 4芯/无高压互锁 | 2.5mm?屏障线 |
| 11 | HPL36-64*-40-6 | 插头/ 4芯/无高压互锁 | 4mm?屏障线 |
| 12 | HPL36-64*-40-10 | 插头/ 4芯/无高压互锁 | 6mm?屏障线 |
说明：“*”代表键位，，，有X、Y、U三种键位选择。。。。。。
选型说明
| 产品代码 | HPL36 |
| 0 | 0-插座 6-插头 |
| 2 | 芯数：2-两芯 |
| * | 防误插键位：X-X键位 Y-Y键位 U-U键位 |
| 61 | 60-不带高压互锁 61-带高压互锁 |
| 4 | 2.5-适配线径2.5mm? 4-适配线径4mm? 6-适配线径6mm? 10-适配线径10mm? |
| N | 仅限插头，，，空缺：屏障线 N：非屏障线 |
| 产品代码 | HPL36 |
| 0 | 0-插座 6-插头 |
| 3 | 芯数： 3-三芯 4-四芯 |
| * | 防误插键位：X-X键位 Y-Y键位 U-U键位 |
| 41 | 41-不带高压互锁 40-带高压互锁 |
| 4 | 2.5-适配线径2.5mm? 4-适配线径4mm? 6-适配线径6mm? |
| N | 仅限插头，，，空缺：屏障线 N：非屏障线 |
