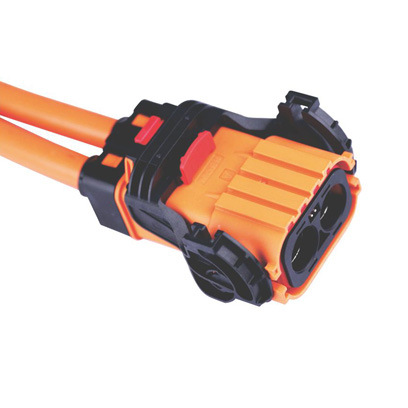

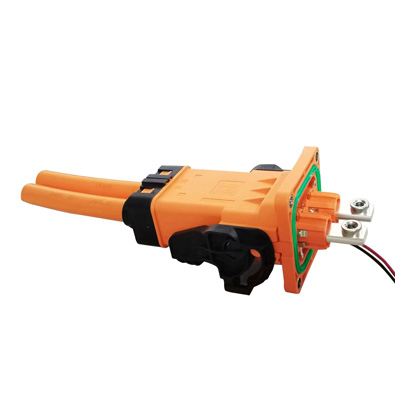

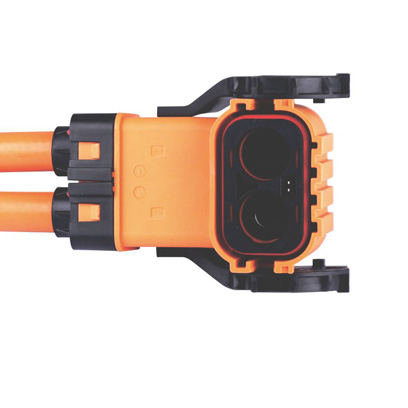

该产品为塑胶外壳毗连器， ，，具有体积小， ，，重量轻， ，，便于装置， ，，可靠性高等特征， ，，有180°出线和90°出线两种插头选择 。。。 。
HVA800系列主要电动汽车动力电池， ，，PDU、电控等装备上 。。。 。
1、电气特征
■额定电压：1000V DC
■额定电流(事情情形温度30℃)：
120A(适配电缆25mm?)
150A(适配电缆35mm?)
200A(适配电缆50mm?)
■绝缘电阻：≥2000MΩ
■耐 压：3000V AC
2、其他参数
■防护品级：IP67
■情形温度：-40℃～+125℃
■毗连器芯数：两芯
■配线规格：25～50mm?
■电磁屏障：360°屏障
■机械寿命：≥200次
3、质料及外貌处置惩罚
■壳体质料：PA66+GF25
■阻燃品级：UL94 V-0
■插针及插孔质料：铜合金
■外貌处置惩罚：镀银
■密封体质料：硅橡胶
插头型号明细
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HVA80062*HC25 | 直头*键位 带高压互锁插头 | 25mm?屏障线 |
| 2 | HVA80062*HC35 | 直头*键位 带高压互锁插头 | 35mm?屏障线 |
| 3 | HVA80062*HC50 | 直头*键位 带高压互锁插头 | 50mm?屏障线 |
| 4 | HVA80082*HC25 | 弯头*键位 带高压互锁插头 | 25mm?屏障线 |
| 5 | HVA80082*HC35 | 弯头*键位 带高压互锁插头 | 35mm?屏障线 |
| 6 | HVA80082*HC50 | 弯头*键位 带高压互锁插头 | 50mm?屏障线 |
说明：*”代表键位， ，，有A、B、C、D四种键位选择 。。。 。

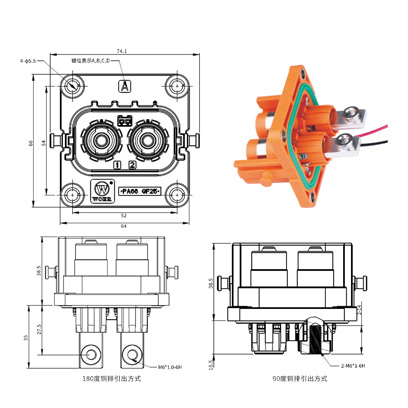

插座型号明细
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HVA80002*HH | 插座*键位 带高压互锁插头 | M6 |
| 2 | HVA80002*HY | 插座*键位 带高压互锁插头 | M6 |
选项说明
| 产品系列 | HVA800 |
| 62 | 62-直式插头 82-弯式插头 |
| A | 键位(Key)：A,B,C,D |
| H | 高压互锁 ： H-带高压互锁 N-不带高压互锁 |
| C50 | 接线规格 ：25mm?,35mm2,50mm? |
| 产品系列 | HVA800 |
| 02 | 02-插座 |
| A | 键位(Key)：A,B,C,D |
| H | 高压互锁 ： H-带高压互锁 N-不带高压互锁 |
| H | 尾部出线方法 ：H-180° 出线， ，，Y-90° 出线 |
