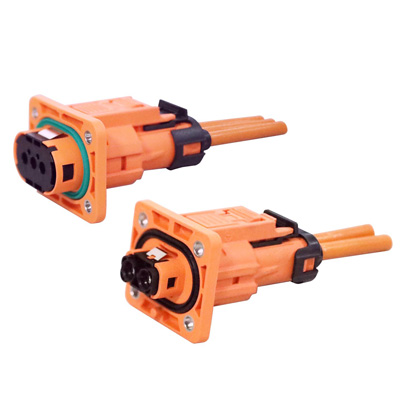

HV280L系列主要应用于电动汽车空调、PTC、DC/DC、油泵、气泵、除霜、慢充、PDU等高压小电流装备上。。。 。。
该产品为塑胶外壳毗连器 ，，，具有体积小 ，，，重量轻 ，，，便于装置 ，，，可靠性高。。。 。。具有多种防误插键位 ，，，接线规模大 ，，，360°屏障等功效。。。 。。
1、电气特征
■ 额定电压：800V DC
■ 额定电流(事情情形温度30℃):
20A(适配电缆2.5mm?)
25A(适配电缆4mm?)
40A(适配电缆6mm?)
■ 绝缘电阻：≥2000MΩ(常态)
■ 耐 压：2750V AC
2、其他参数
■防护品级：IP67
■情形温度：-40℃～+125℃
■毗连器芯数：两芯、三芯
■配线规格：2.5～6mm?
■电磁屏障：360°屏障
■机械寿命：≥200次
3、质料及外貌处置惩罚
■壳体质料：PA66+GF25
■阻燃品级：UL94 V-0
■插针及插孔质料：铜合金
■外貌处置惩罚：镀银/镀镍
■密封体：硅橡胶

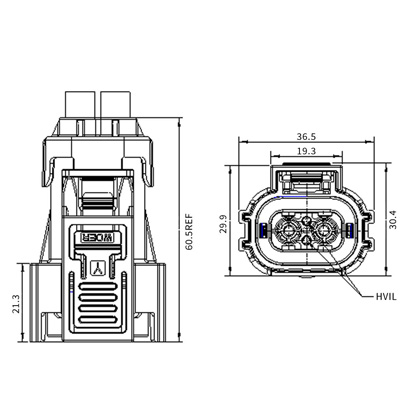

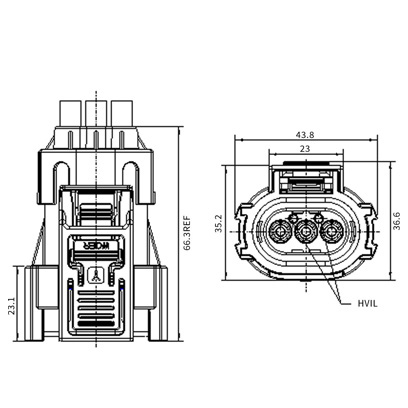

插头型号明细
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HV280L62*H02 | 插头*键位带高压互锁插头 | 2.5mm?屏障线 |
2 | HV280L62*H04 | 插头*键位带高压互锁插头 | 4.0mm?屏障线 |
| 3 | HV280L62*H06 | 插头*键位带高压互锁插头 | 6.0mm?屏障线 |
| 4 | HV280L62*N02 | 插头*键位无高压互锁插头 | 2.5mm?屏障线 |
| 5 | HV280L62*N04 | 插头*键位无高压互锁插头 | 4.0mm?屏障线 |
| 6 | HV280L62*N06 | 插头*键位无高压互锁插头 | 6.0mm?屏障线 |
| 7 | HV280L63*H02 | 插头*键位带高压互锁插头 | 2.5mm?屏障线 |
| 8 | HV280L63*H04 | 插头*键位带高压互锁插头 | 4.0mm?屏障线 |
| 9 | HV280L63*H06 | 插头*键位带高压互锁插头 | 6.0mm?屏障线 |
| 10 | HV280L63*N02 | 插头*键位无高压互锁插头 | 2.5mm?屏障线 |
| 11 | HV280L63*N04 | 插头*键位无高压互锁插头 | 4.0mm?屏障线 |
| 12 | HV280L63*N06 | 插头*键位无高压互锁插头 | 6.0mm?屏障线 |

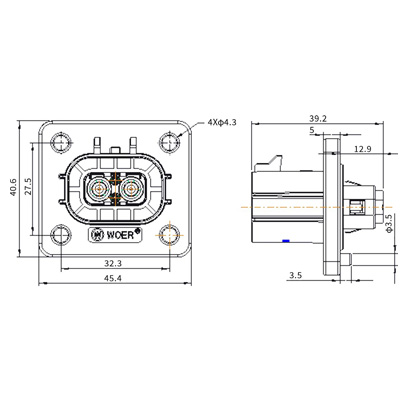

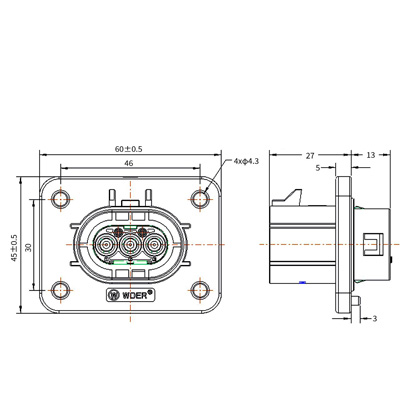

插座型号明细
| 序号 | 订货型号 | 产品形貌 | 适配线缆规格 |
| 1 | HV280L02*H02 | 插座*键位带高压互锁插座 | 2.5mm?非屏障线 |
2 | HV280L02*H04 | 插座*键位带高压互锁插座 | 4.0mm?非屏障线 |
| 3 | HV280L062*H06 | 插座*键位带高压互锁插座 | 6.0mm?非屏障线 |
| 4 | HV280L02*N02 | 插座*键位无高压互锁插座 | 2.5mm?非屏障线 |
| 5 | HV280L02*N04 | 插座*键位无高压互锁插座 | 4.0mm?非屏障线 |
| 6 | HV280L02*N06 | 插座*键位无高压互锁插座 | 6.0mm?非屏障线 |
| 7 | HV280L03*H02 | 插座*键位带高压互锁插座 | 2.5mm?非屏障线 |
| 8 | HV280L03*H04 | 插座*键位带高压互锁插座 | 4.0mm?非屏障线 |
| 9 | HV280L03*H06 | 插座*键位带高压互锁插座 | 6.0mm?非屏障线 |
| 10 | HV280L03*N02 | 插座*键位无高压互锁插座 | 2.5mm?非屏障线 |
| 11 | HV280L03*N04 | 插座*键位无高压互锁插座 | 4.0mm?非屏障线 |
| 12 | HV280L03*N06 | 插座*键位无高压互锁插座 | 6.0mm?非屏障线 |
选型说明
| 选型系列 | HV280L |
| 62 | 62-两芯插头 63-三芯插头 02-两芯插座 03-三芯插座 |
| A | 键位：A、B、D、E |
| H | 高压互锁：H-带高压互锁 N-不带高压互锁 |
| 02 | 接线规格：02-2.5mm? ，，， 04-4.0mm? ，，， 06-6.0mm? |
