产品简介

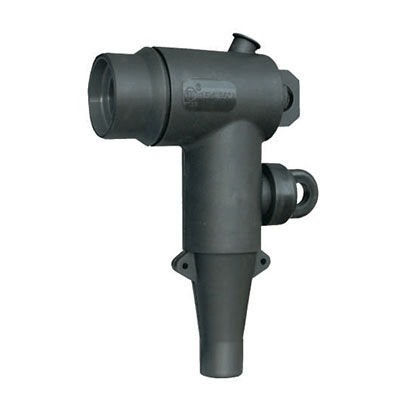

WEZT24（15）-250肘型插头适用于24kV和15kV电气系统，，，，，一连额定电流250A的电气系统，，，，，用于欧式环网柜的250A出线或接纳欧式环网柜的组合式变压器引出线专用电缆终端头。。。。适用电缆截面积:35-120mm2。。。。
产品接口切合标准EN50180-50181中A型套管设计。。。。
产品特点
1、为全绝缘、全密封、全屏障产品，，，，，紧压装置包管了其使用的可靠性，，，，，相关于其它设置，，，，，结构尺寸更紧凑。。。。
2、测试点可装置带电显示器或故障指示器，，，，，以便显示装备带电状态和故障状态。。。。
3、插头尾部与电缆之间用冷缩管缩短密封，，，，，有用的解决了电缆潮气入浸的问题，，，，，且装置利便。。。。
电气性能
电气性能 | ||||
项目 | 单位 | YH5WZ- 26/66 参数 | YH5WZ-32/85 参数 | YH5WZ-34/90 参数 |
系统标称电压 | kV | 20 | 20 | 20 |
避雷器额定电压 | kV | 26 | 32 | 34 |
一连运行电压 | kV | 20.8 | 25.6 | 27.2 |
直流1mA参考电压 | ≥kV | 37 | 47 | 50 |
徒波攻击残压 | ≤kV | 76 | 95 | 104 |
雷电攻击残压 | ≤kV | 66 | 85 | 90 |
操作攻击残压 | ≤kV | 56 | 75 | 80 |
力波攻击耐受 | A | 150 | 150 | 150 |
大电流攻击耐受 | kA | 65 | 65 | 65 |
注：该产品知足GB11032 、JB/T8952 要求
