产品电气性能知足IEC60502、 GB/J12706.4标准要求。。。。。。。
| 测试项目 | 标准要求及检测效果 | |||
|---|---|---|---|---|
| 8.7/15kV | 12/20 kV | 18/30 kV | 26/35 kV | |
| 5min工频耐压试验 | 39kV | 54kV | 81kV | 117kV |
| 未击穿、未闪络 | ||||
| 局部放电试验 | 15 kV | 20 kV | 30 kV | 45 kV |
| 无可检测放电 | ||||
| 空气中负荷循环试验 | 22 kV | 30 kV | 45 kV | 65 kV |
| 导体加热至温度95℃～100℃，，，，，，，共经受60个循环，，，，，，，未击穿、未闪络 | ||||
| 水中负荷循环试验 | 22 kV | 30 kV | 45 kV | 65 kV |
| 导体加热至温度95℃～100℃，，，，，，，共经受60个循环，，，，，，，未击穿、未闪络 | ||||
| 攻击电压试验 | 95 kV | 125 kV | 170 kV | 200 kV |
| 正负极性各10次，，，，，，，未击穿、未闪络 | ||||
| 正运行时最高允许温度 | 90℃ | 90℃ | 90℃ | 90℃ |
| 短路时最高允许温度 | 250℃ | 250℃ | 250℃ | 250℃ |
| 试验项目 | 标准要求 | 实验效果 | 结论 |
| 1min工频耐压试验 | 4kV不闪络、不击穿 | 4kV/1min，，，，，，，未闪络，，，，，，，未击穿 | 通过 |
| 负荷循环试验（三次循环） | 5h加热、3h冷却、加热时导体温度75℃ | 由以下评定 | 通过 |
| 4h工频耐压试验 | 2.4kV不闪络、不击穿 | 2.4kV/4h，，，，，，，未闪络、未击穿 | 通过 |
asiagame核材致力于产品的一直刷新，，，，，，，因此我们保存不事先通知而改变设计、尺寸和数据的权力。。。。。。。
| 电压品级 | 线芯数目 | 电缆截面/mm2 | 产品代码 |
| 26/35kV | 3,1 | 25-50 70-120 150-240 300-400 500-630 | 26/35kVRSJY-3/1(1/1) 26/35kVRSJY-3/2(1/2) 26/35kVRSJY-3/3(1/3) 26/35kVRSJY-3/4(1/4) 26/35kVRSJY-3/5(1/5) |
| 18/30kV 改18/20（30）kV | 3,1 | 25-50 70-120 150-240 300-400 500-630 | 18/20（30）kVRSJY-3/1(1/1) 18/20（30）kVRSJY-3/2(1/2) 18/20（30）kVRSJY-3/3(1/3) 18/20（30）kVRSJY-3/4(1/4) 18/20（30）kVRSJY-3/5(1/5) |
| 产品名称 | 规格型号 | 适用电缆截面 |
|---|---|---|
| 热缩单芯中心讨论 | 0.6/1kVRSJ-1/（-1） | 4-6mm2 |
| 0.6/1kVRSJ-1/0 | 10-16mm2 | |
| 0.6/1kVRSJ-1/1 | 25-50mm2 | |
| 0.6/1kVRSJ-1/2 | 70-120mm2 | |
| 0.6/1kVRSJ-1/3 | 150-240mm2 | |
| 0.6/1kVRSJ-1/4 | 300-400mm2 | |
| 热缩二芯中心讨论 | 0.6/1kVRSJ-2/（-1） | 4-6mm2 |
| 0.6/1kVRSJ-2/0 | 10-16mm2 | |
| 0.6/1kVRSJ-2/1 | 25-50mm2 | |
| 0.6/1kVRSJ-2/2 | 70-120mm2 | |
| 0.6/1kVRSJ-2/3 | 150-240mm2 | |
| 0.6/1kVRSJ-2/4 | 300-400mm2 | |
| 热缩三芯中心讨论 | 0.6/1kVRSJ-3/（-1） | 4-6mm2 |
| 0.6/1kVRSJ-3/0 | 10-16mm2 | |
| 0.6/1kVRSJ-3/1 | 25-50mm2 | |
| 0.6/1kVRSJ-3/2 | 70-120mm2 | |
| 0.6/1kVRSJ-3/3 | 150-240mm2 | |
| 0.6/1kVRSJ-3/4 | 300-400mm2 | |
| 热缩四芯中心讨论 | 0.6/1kVRSJ-4/（-1） | 4-6mm2 |
| 0.6/1kVRSJ-4/0 | 10-16mm2 | |
| 0.6/1kVRSJ-4/1 | 25-50mm2 | |
| 0.6/1kVRSJ-4/2 | 70-120mm2 | |
| 0.6/1kVRSJ-4/3 | 150-240mm2 | |
| 0.6/1kVRSJ-4/4 | 300-400mm2 | |

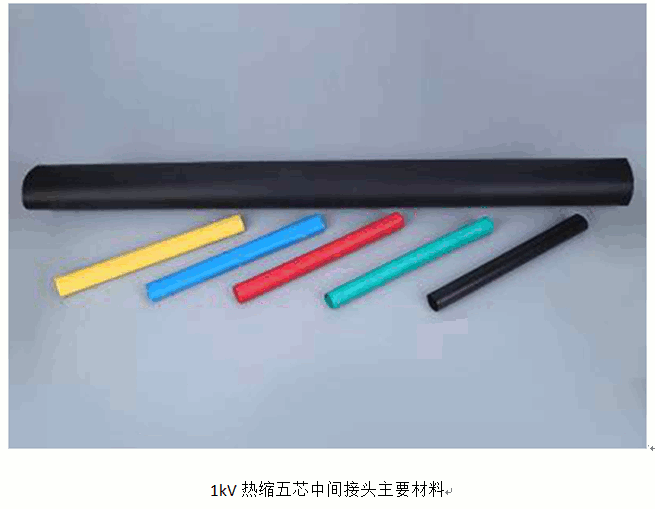

| 热缩五芯中心讨论 | 0.6/1kVRSJ-5/（-1） | 4-6mm2 |
| 0.6/1kVRSJ-5/0 | 10-16mm2 | |
| 0.6/1kVRSJ-5/1 | 25-50mm2 | |
| 0.6/1kVRSJ-5/2 | 70-120mm2 | |
| 0.6/1kVRSJ-5/3 | 150-240mm2 | |
| 0.6/1kVRSJ-5/4 | 300-400mm2 |
